이번 설비는 5헤드 로드셀타입 자동포장기를 중심으로 구성한 누룽지 자동포장라인입니다.
바스켓 타입 원물이송기부터 자동 계량·포장, 완제품 이송, 중량검사까지 연속으로 진행되도록 구성했습니다.
누룽지와 같은 과립 제품에는 조합식계량기 또는 로드셀 계량 방식의 자동포장기를 적용할 수 있습니다.
이번 현장에서는 생산량과 예산을 고려하여 고가의 조합식계량기를 적용한 자동포장기보다 경제적인 5헤드 로드셀타입 자동포장기를 적용했습니다.

누룽지는 형태와 크기가 일정하지 않은 과립 제품으로, 목표 중량에 맞춰 안정적으로 계량하는 것이 중요합니다.
로드셀타입 자동포장기는 파라미터 설정에 따라 높은 계량 정확도를 구현할 수 있는 장점이 있습니다.
다만 한 번의 계량 사이클이 3개의 진동 구간으로 나누어 진행되는 방식이기 때문에 볼륨컵 계량 방식이나 액상충진 방식에 비해 계량 속도가 비교적 느린 편입니다.
이번 설비는 이를 보완하기 위해 5헤드 계량 구조를 적용하여 여러 계량 헤드가 동시에 계량하도록 구성해 생산성을 향상시켰습니다.
여러 계량 헤드를 동시에 운용하여 생산성을 높인다는 개념은 조합식계량기와 유사하지만, 보다 경제적인 자동화 솔루션을 고려해 개발된 설비입니다.

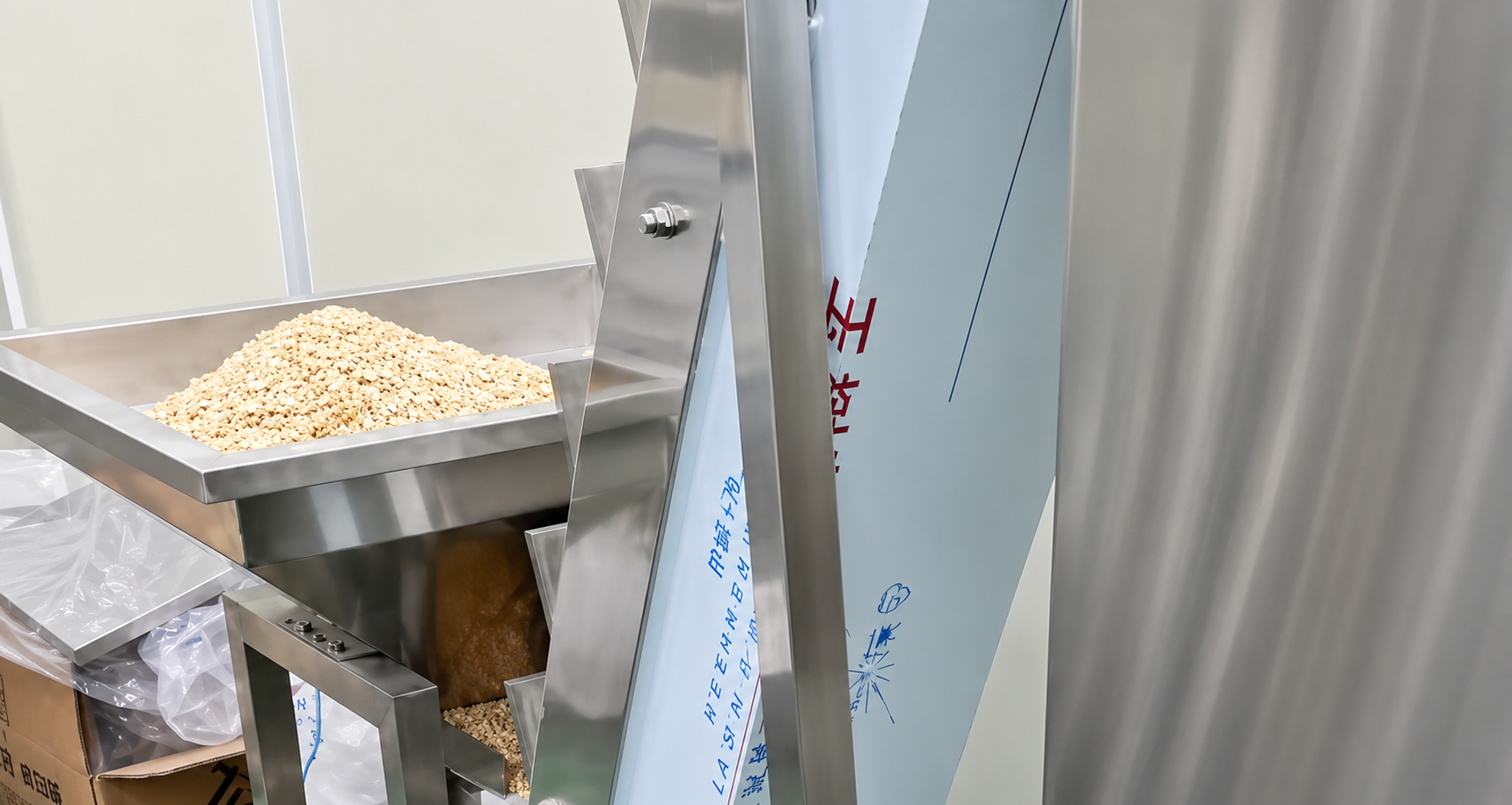

원물은 바스켓 타입 원물이송기를 통해 자동포장기 상부로 공급됩니다.

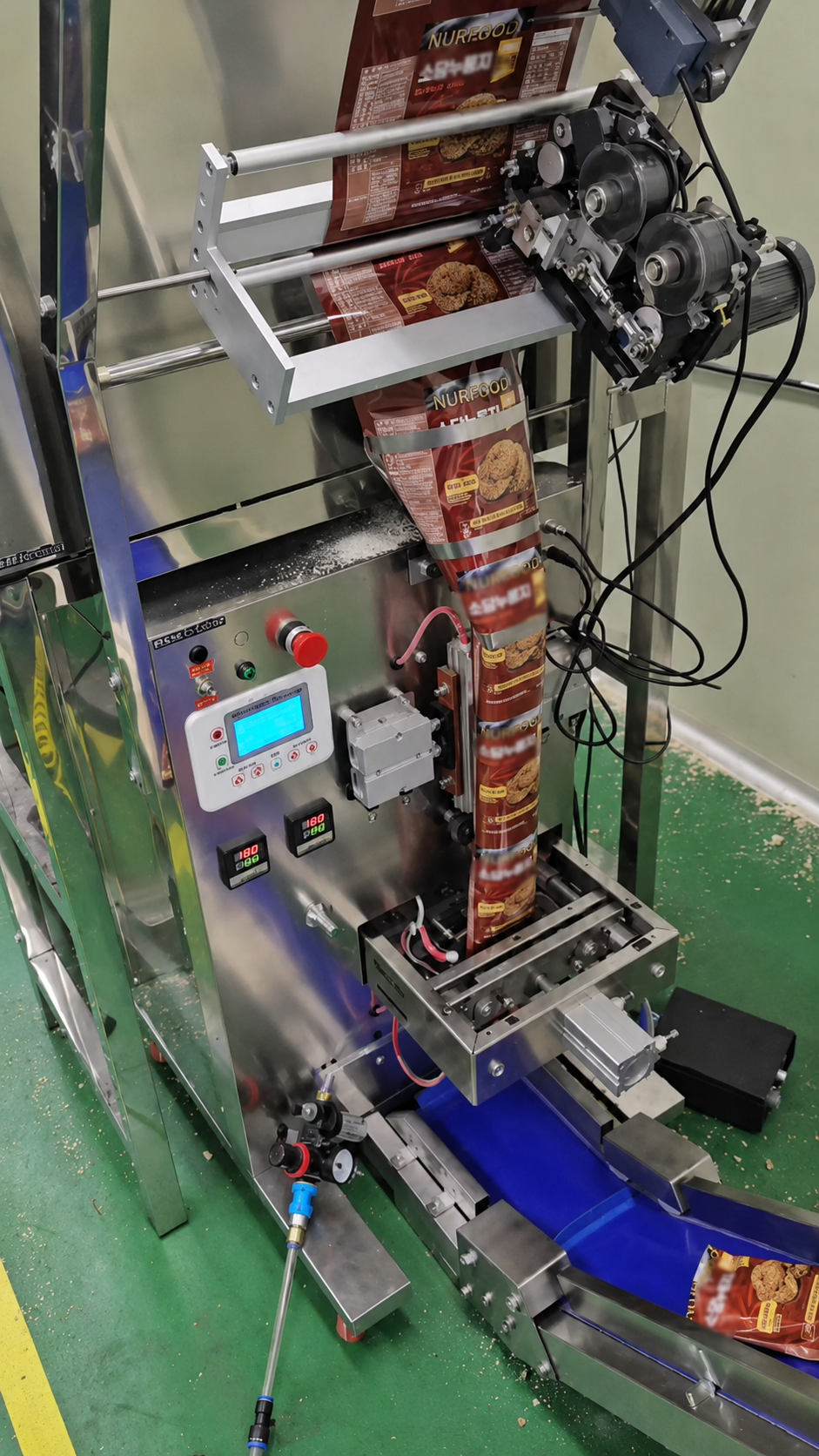

5헤드 로드셀타입 자동포장기에서 누룽지를 정량 계량한 뒤, 필름을 봉투 형태로 성형하여 제품을 투입하고 실링합니다.

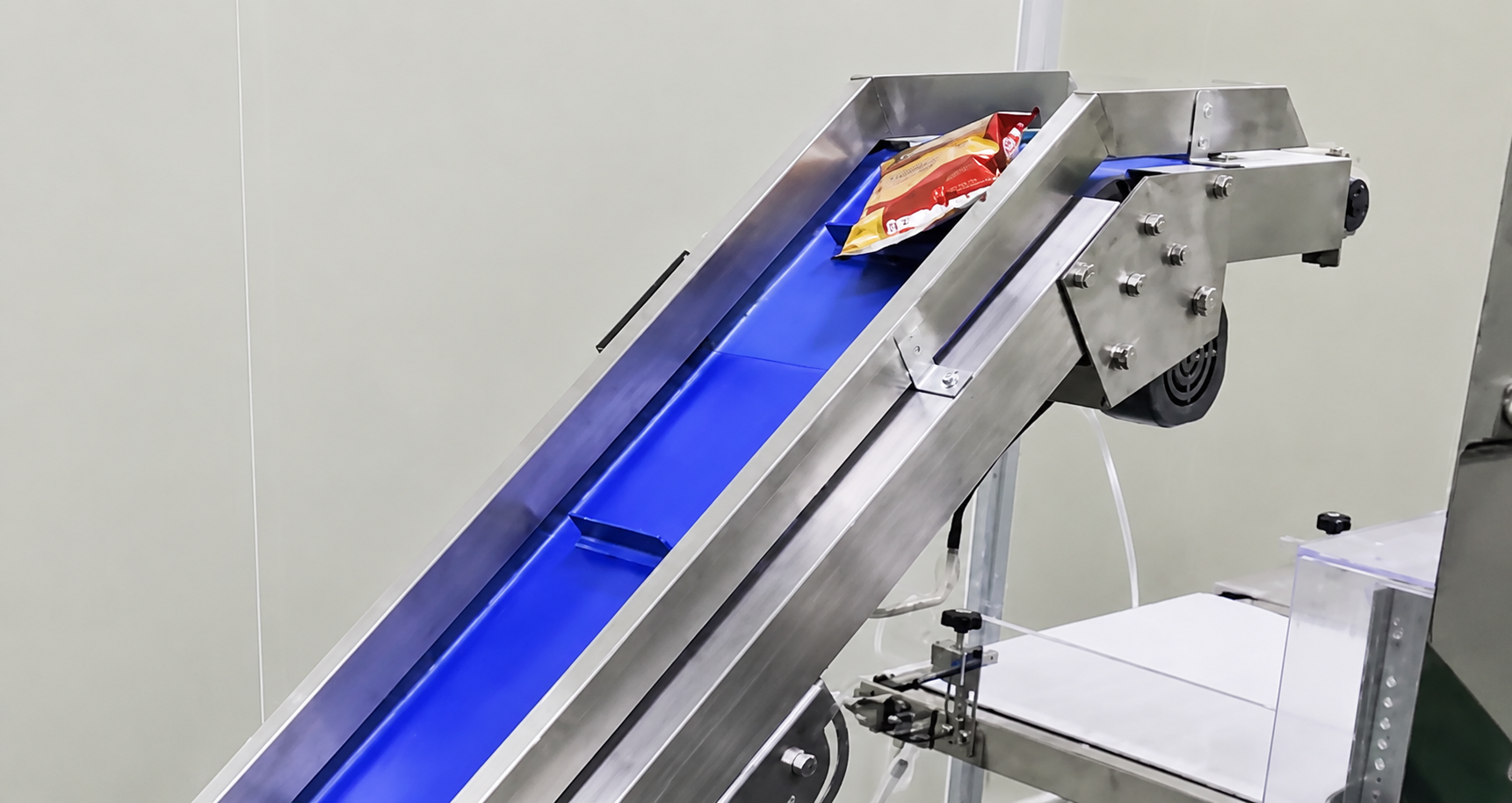

포장이 완료된 제품은 완제품 상승컨베이어를 통해 중량선별기로 이동합니다.

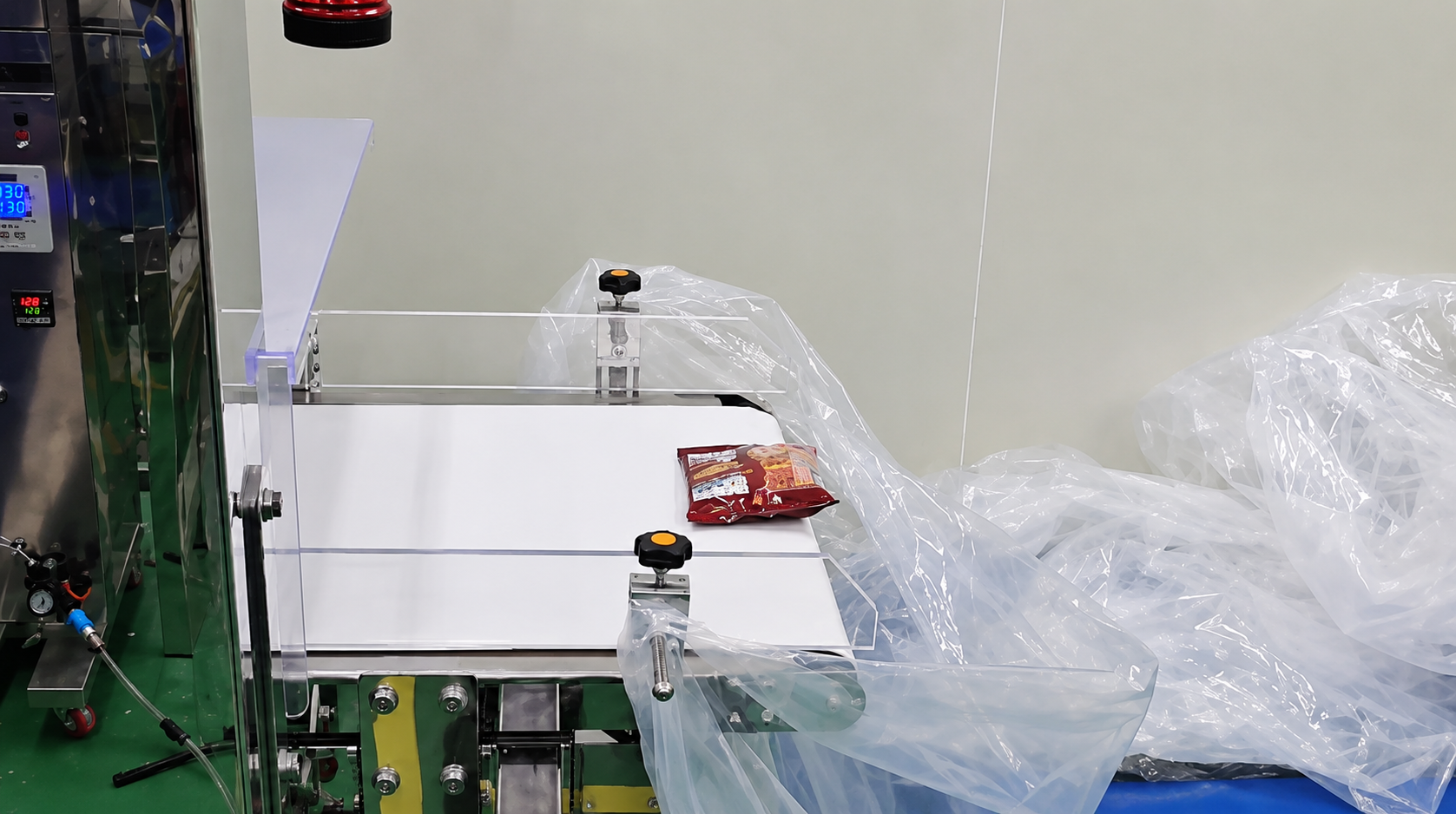

중량선별기에서는 완제품의 최종 중량을 검사하여 설정된 허용 범위를 벗어난 제품을 선별할 수 있도록 구성했습니다.

바스켓 타입 원물이송기
5헤드 로드셀타입 자동포장기(VFFS)
완제품 상승컨베이어
중량선별기

누룽지
과립 식품
스낵류
형태와 크기가 일정하지 않은 과립 제품

이번 누룽지 자동포장라인은 무조건 높은 생산속도만을 기준으로 구성한 설비가 아닙니다.
현장에서 필요한 생산량과 계량 정확도, 초기 설비 비용을 함께 고려하여 5헤드 로드셀타입 자동포장기를 적용했습니다.
고가의 조합식계량기 구성보다 경제적이면서도, 원물 공급부터 계량·포장·이송·중량검사까지 연속으로 진행할 수 있도록 구성한 자동화 솔루션입니다.
부산, 김해, 경남을 비롯해 전국 자동화설비 설치와 시운전을 지원하고 있으며, 누룽지포장기와 과립포장기, 자동포장라인 도입을 검토하고 계신다면 현장 조건과 목표 생산량을 확인한 뒤 적합한 구성을 안내해 드리고 있습니다.
