제품 소개

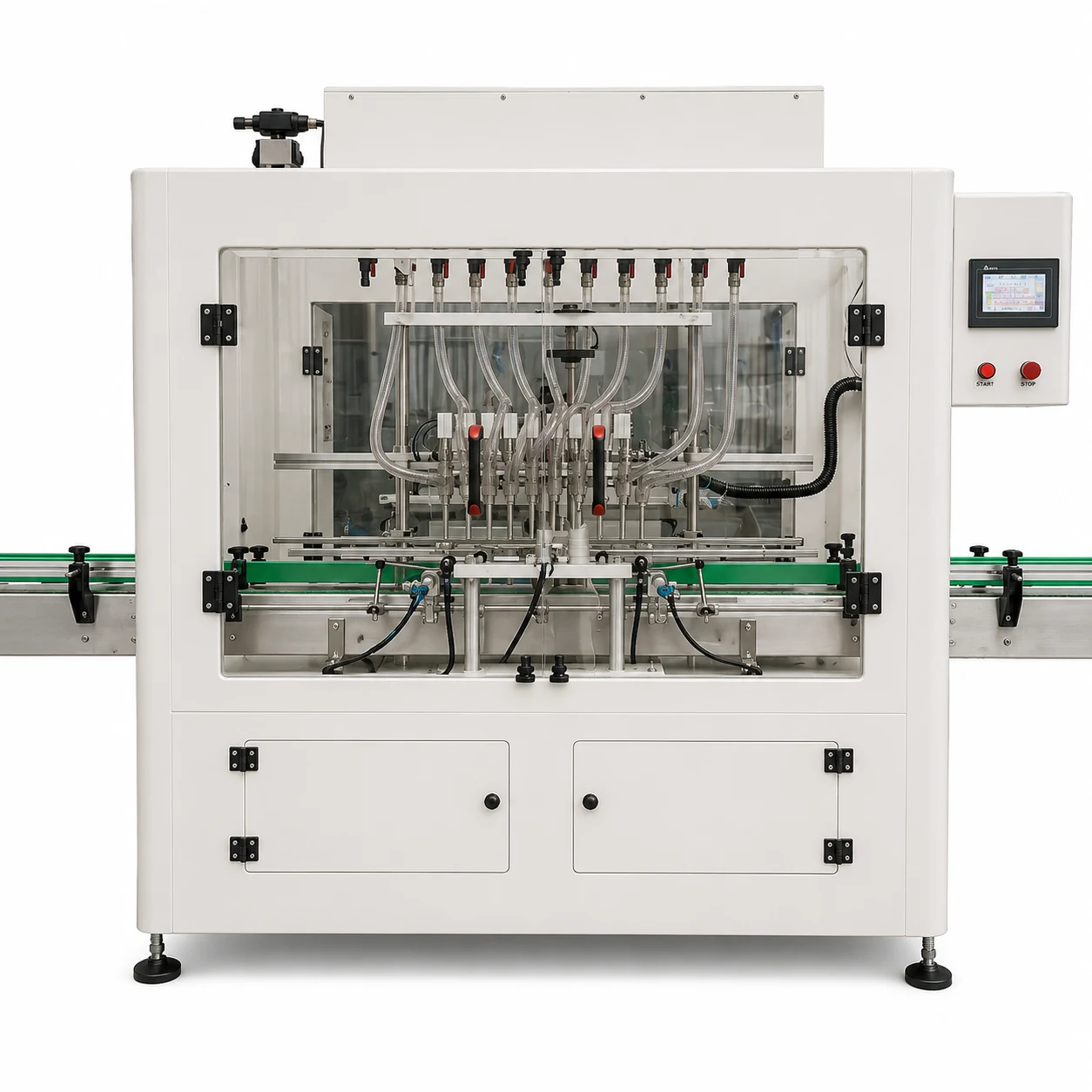

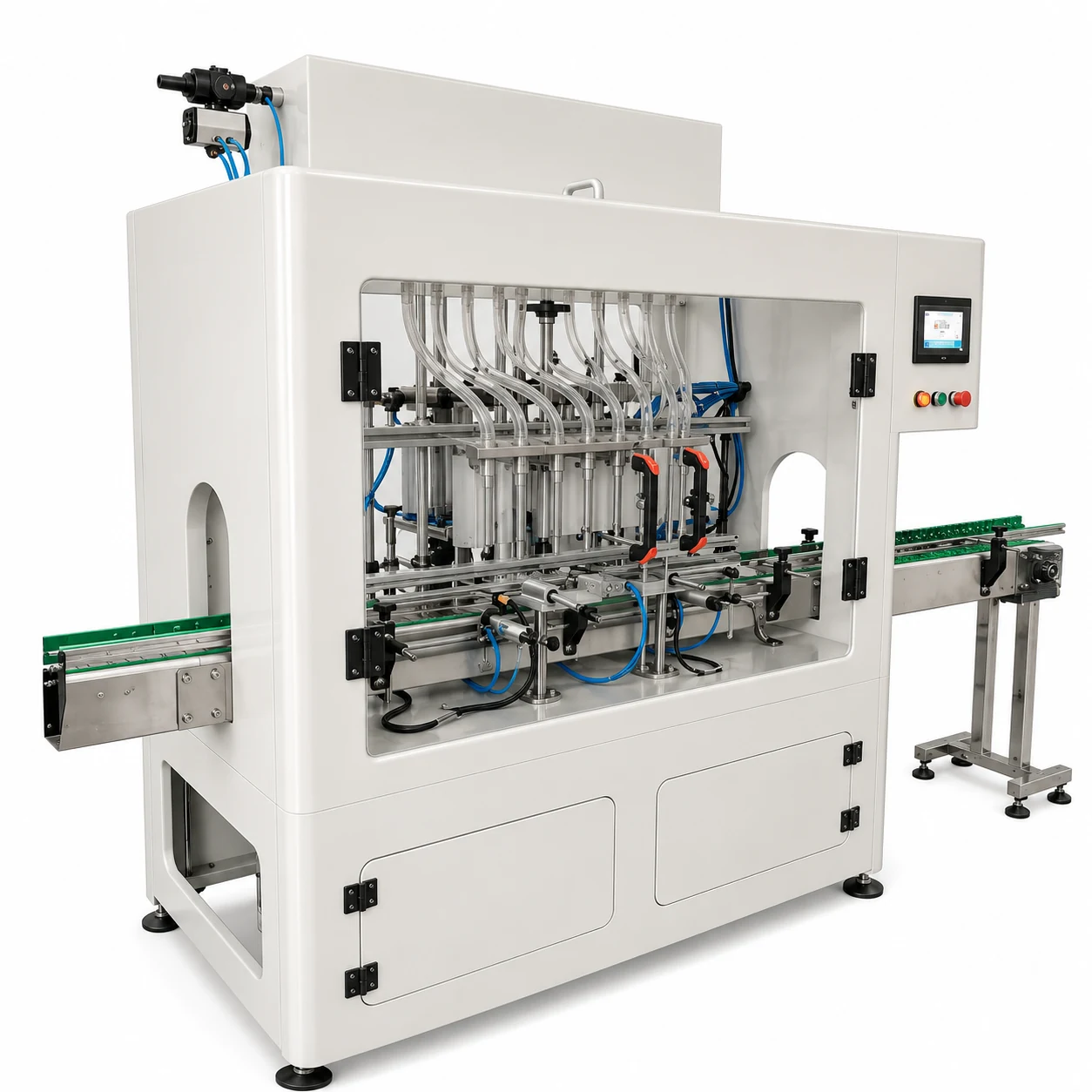

부식성이 강한 액상을 안전하게 정량 충진하는 전자동 10헤드 내부식 액상충진기입니다.
농약, 소독액, 표백제, 염산, 황산 등 금속과 접촉하기 어려운 액상을 안정적으로 충진할 수 있습니다.
컨베이어를 따라 이동하는 용기를 센서가 감지하면 10개의 노즐이 동시에 정량 충진합니다.
생활화학, 농약, 제약, 화장품 등 다양한 생산 현장의 중·대량 자동 생산에 적합합니다.

액체와 접촉하는 부위는 PTFE 소재를 적용하고, 프레임은 PP, 배관은 PVC를 사용해 부식성 액상에도 안정적으로 사용할 수 있습니다.
노출되는 실린더와 모터는 PP 보호함으로 보호해 휘발성 부식 가스로부터 주요 부품을 보호합니다.

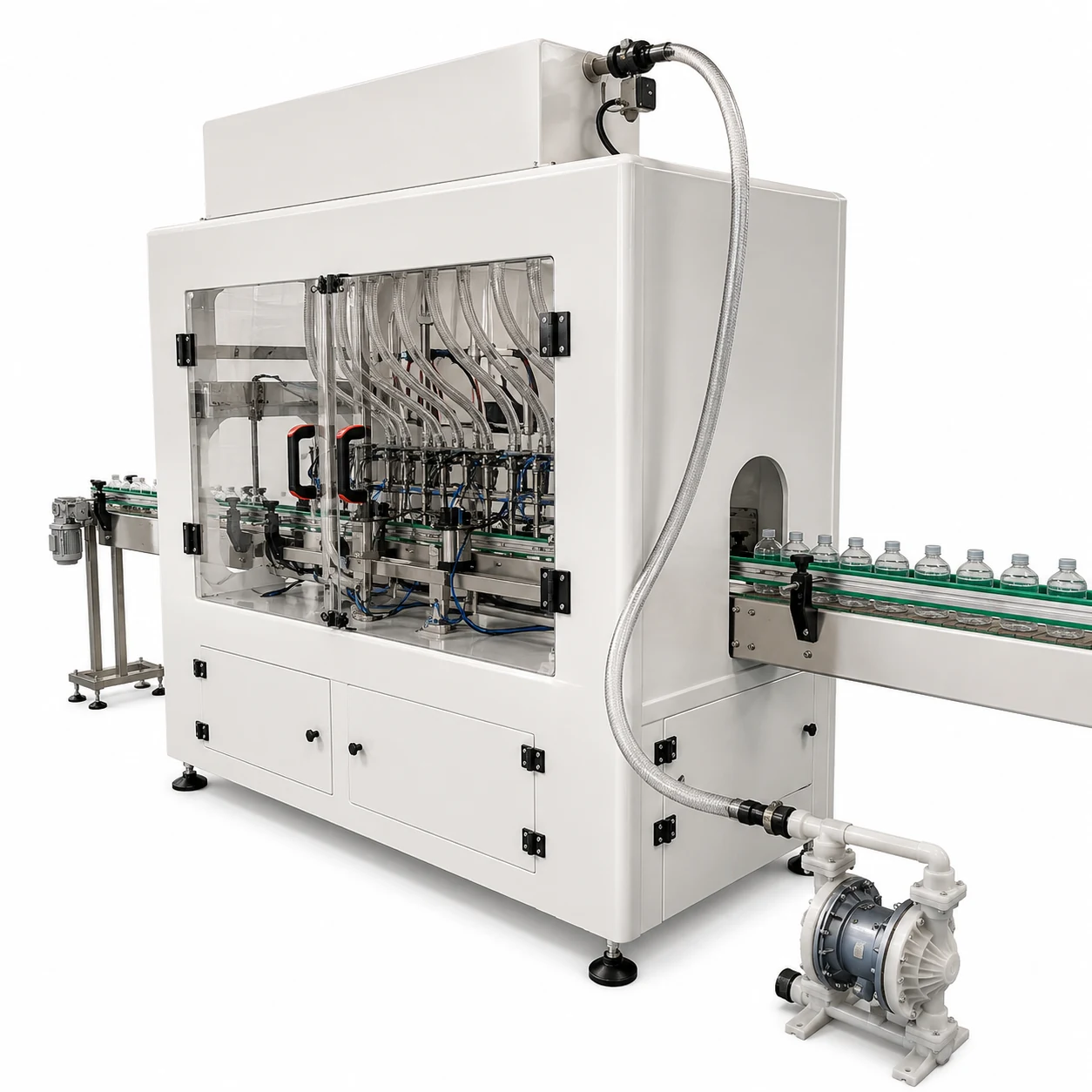

다이어프램 펌프로 토출량을 정밀하게 제어하며 10개의 노즐이 동시에 충진해 생산성을 높일 수 있습니다.
액 흘림을 줄이는 노즐을 적용해 작업 환경을 깨끗하게 유지할 수 있으며, PLC와 터치스크린으로 충진 조건을 간편하게 설정할 수 있습니다.
체인 컨베이어를 적용해 캡핑기와 라벨러 등 후공정 장비와 연동한 자동화 라인을 구성할 수 있습니다.

옵션

충진 헤드 수 맞춤(기본 10헤드)
충진 노즐 크기 맞춤(8~20mm)
적용 병 지름 및 높이 맞춤
컨베이어 폭 및 길이 맞춤

주요 특징

PP와 PE를 적용한 내부식 구조로 강산과 강알칼리에도 안정적으로 사용할 수 있습니다.
액체가 닿는 부위는 PTFE 소재를 적용해 부식성 액상 충진에 적합합니다.
노출된 금속 부품을 PP 보호함으로 보호해 휘발성 부식 가스에 의한 손상을 줄여줍니다.
10개의 충진 노즐이 동시에 작업하며 다이어프램 펌프로 토출량을 정밀하게 제어합니다.
액 흘림을 줄이는 노즐을 적용해 누액을 최소화하고 작업 환경을 깨끗하게 유지합니다.
광전 센서가 용기를 감지해 자동으로 충진하며 감도를 조절할 수 있습니다.
PLC와 터치스크린으로 작업 상태를 확인하고 작업 조건을 쉽게 설정할 수 있습니다.
체인 컨베이어를 적용해 연속 생산과 자동화 라인 구성이 가능합니다.

적용 분야

• 농약
• 제초제
• 살충제
• 살균제
• 액상비료
• 84소독액
• 표백제
• 워셔액
• 75% 알코올
• 요오드
• 염산
• 황산
• 세정제 병
• 말통
• 병

작동 원리

원물 공급(다이어프램 펌프)
용기 투입(컨베이어)
센서 감지 및 위치 정렬
10헤드 정량 충진
컨베이어 배출
캡핑 및 라벨링 공정

참고 사항

부식성의 종류와 농도에 따라 적용 가능한 재질이 달라질 수 있으므로 실제 원물과 용기를 이용한 사전 테스트를 권장합니다.
실제 생산량은 원물의 점도, 충진 용량, 용기 크기에 따라 달라질 수 있습니다.
캡핑기와 라벨러를 포함한 자동화 라인 구성과 설치, 시운전도 함께 상담해 드립니다.

필수 준비사항

• 에어컴프레서(사용 공압 0.4~0.7MPa)
