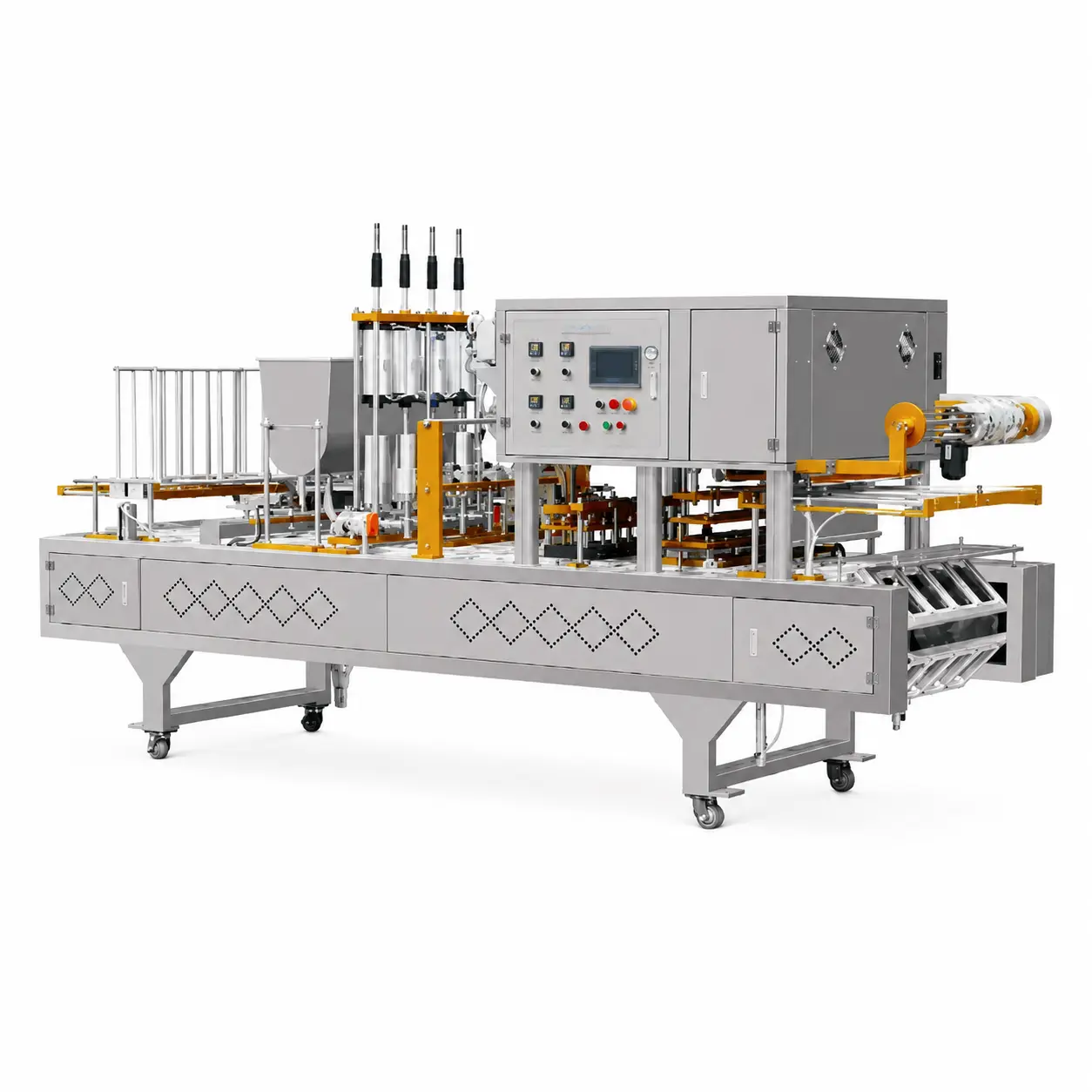

트레이 충진실링기(연속식 인라인·액상)는 액상 식품을 트레이 또는 박스 용기에 정량 충진한 후 상부 필름으로 연속 밀봉하는 인라인 자동 포장 장비입니다.
실제 설비의 움직임과 공정 흐름을 영상으로 먼저 확인할 수 있습니다.
트레이 충진실링기(연속식 인라인·액상)는 액상 식품을 트레이 또는 박스 용기에 정량 충진한 후 상부 필름으로 연속 밀봉하는 인라인 자동 포장 장비입니다.
용기가 컨베이어를 따라 이동하면 충진부에서 설정된 용량만큼 내용물을 자동으로 충진하고, 광전 센서가 필름 인쇄 위치를 맞춘 뒤 상부 필름을 가열 실링합니다. 이후 필름을 자동으로 절단하여 완제품을 배출하므로 연속 생산이 가능합니다.
4열 동시 생산 구조를 적용하여 한 번에 4개의 용기를 동시에 처리할 수 있어 대량 생산에 적합합니다. 또한 생산 환경에 맞춰 트레이 자동투입, 자동배출, 완제품 수집라인 등 전후공정 자동화 시스템을 주문제작하여 구성할 수 있습니다.
충진, 실링, 절단, 배출 공정을 하나의 장비에서 연속으로 수행하여 작업 효율을 높일 수 있습니다.
광전 정위 기능을 적용해 필름 인쇄 위치를 자동으로 인식하므로 실링 위치를 일정하게 유지할 수 있으며, 디지털 온도 제어를 통해 안정적인 실링 품질을 구현합니다.
| 구분 | 연속식 인라인 트레이 충진실링기 (1출 4열) |
|---|---|
| 생산 능력 | 3,000~4,000개/시간 |
| 충진 용량 | 50~300ml |
| 소비전력 | 7kW |
| 가스 소모량 | 0.8㎥/min |
| 전원 | 220V / 380V · 50Hz |
| 사용 공압 | 0.6MPa |
| 장비 크기 | 6000 × 900 × 1850mm |
| 중량 | 약 1,000kg |
용기 규격별 전용 금형
연동 컨베이어 구성
트레이 자동투입 컨베이어
자동배출 컨베이어
완제품 수집라인
용기 투입부터 충진, 실링, 절단, 배출까지 연속으로 자동 처리합니다.
4열 동시 생산 구조를 적용하여 시간당 3,000~4,000개의 생산이 가능합니다.
광전 정위 기능으로 필름 인쇄 위치를 자동으로 맞춰 균일한 실링 품질을 유지합니다.
304 스테인리스 본체를 적용하여 위생적으로 사용할 수 있습니다.
프로그램 컨트롤러와 공압 제어, 디지털 온도 제어를 적용하여 조작과 설정이 간편합니다.
트레이 자동투입 컨베이어, 자동배출 컨베이어, 완제품 수집라인 등 고객의 생산환경에 맞춘 자동화 시스템을 주문제작할 수 있습니다.
용기 투입 → 컨베이어 이송 → 액상 정량 충진 → 광전 정위 → 상부 필름 가열 실링 → 필름 절단 → 완제품 배출
최적의 충진 및 실링 품질을 위해 실제 사용하는 용기와 필름으로 사전 테스트를 권장합니다.
본 장비는 사용 공압 0.6MPa의 에어컴프레서가 필요합니다.
내용물의 점도와 용기 형태에 따라 충진 방식과 금형 구성이 달라질 수 있습니다.
뉴트리바디는 용기와 필름 선정부터 설치, 시운전, 작업자 교육까지 함께 지원해 드립니다.
