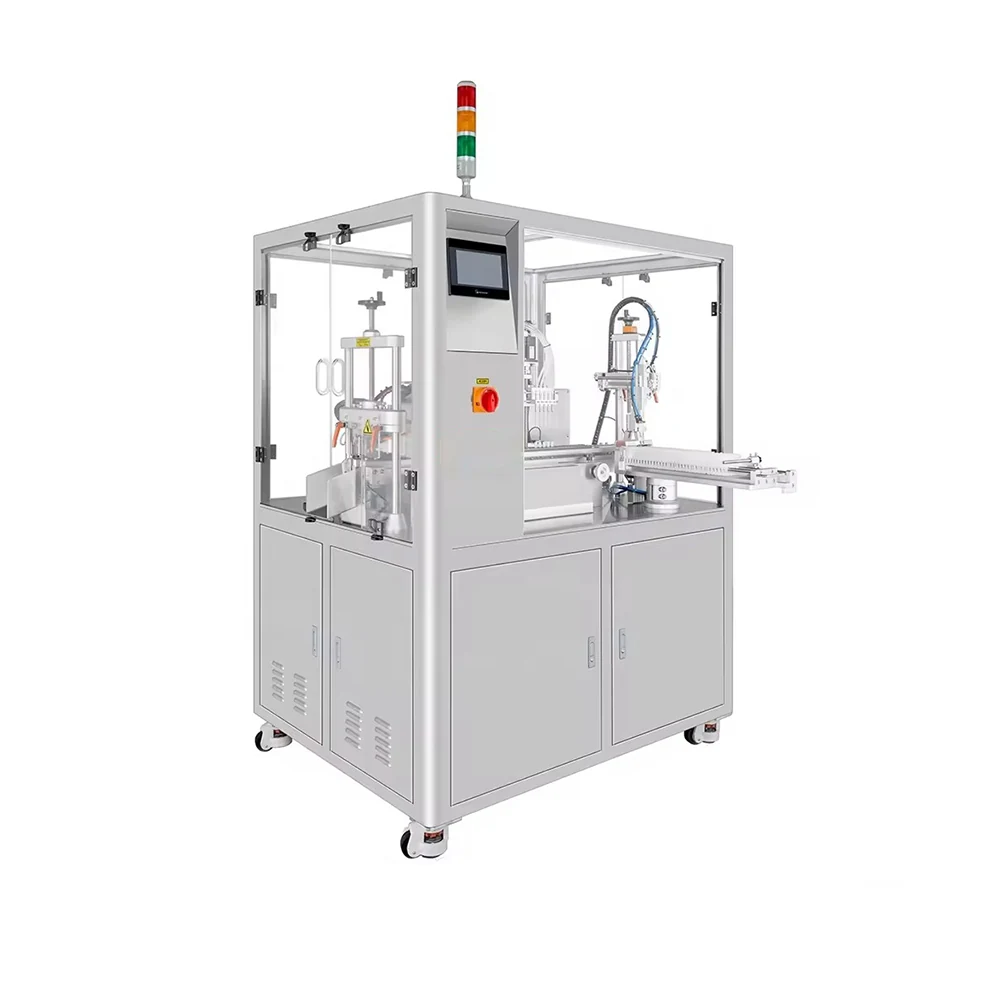

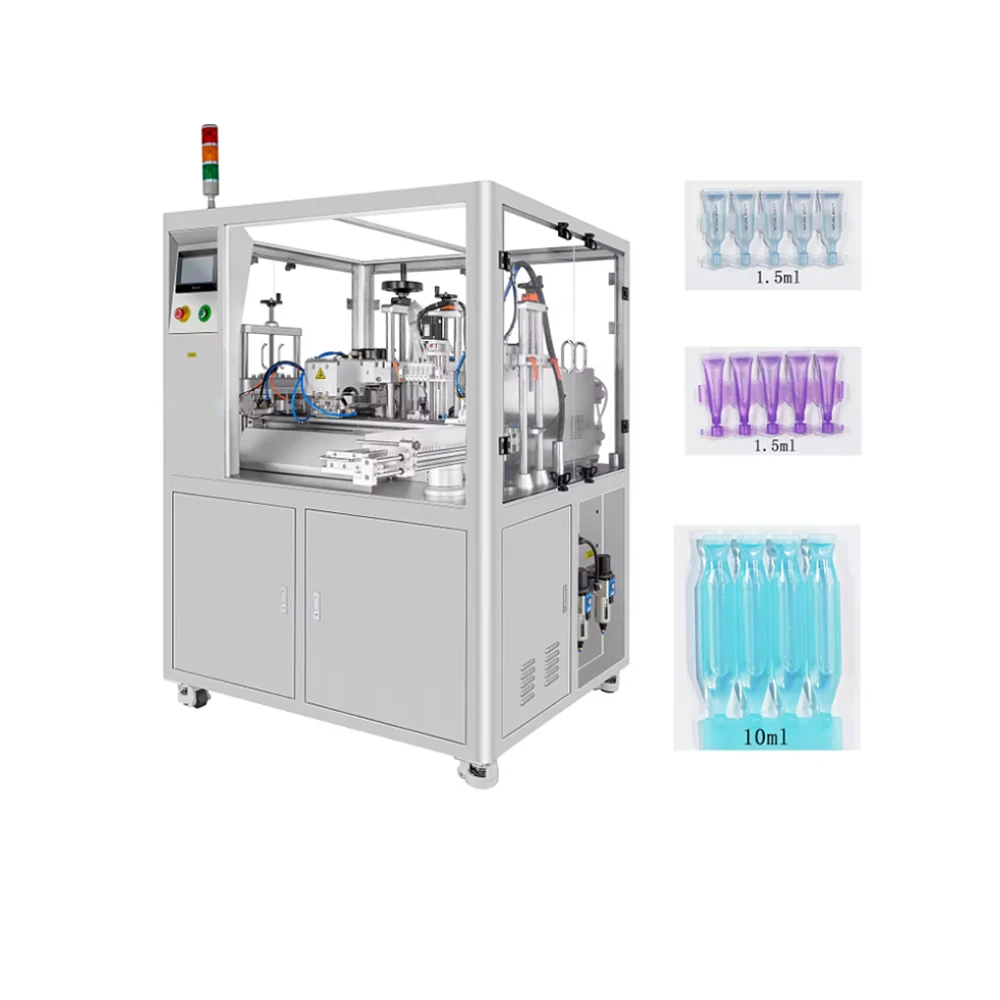

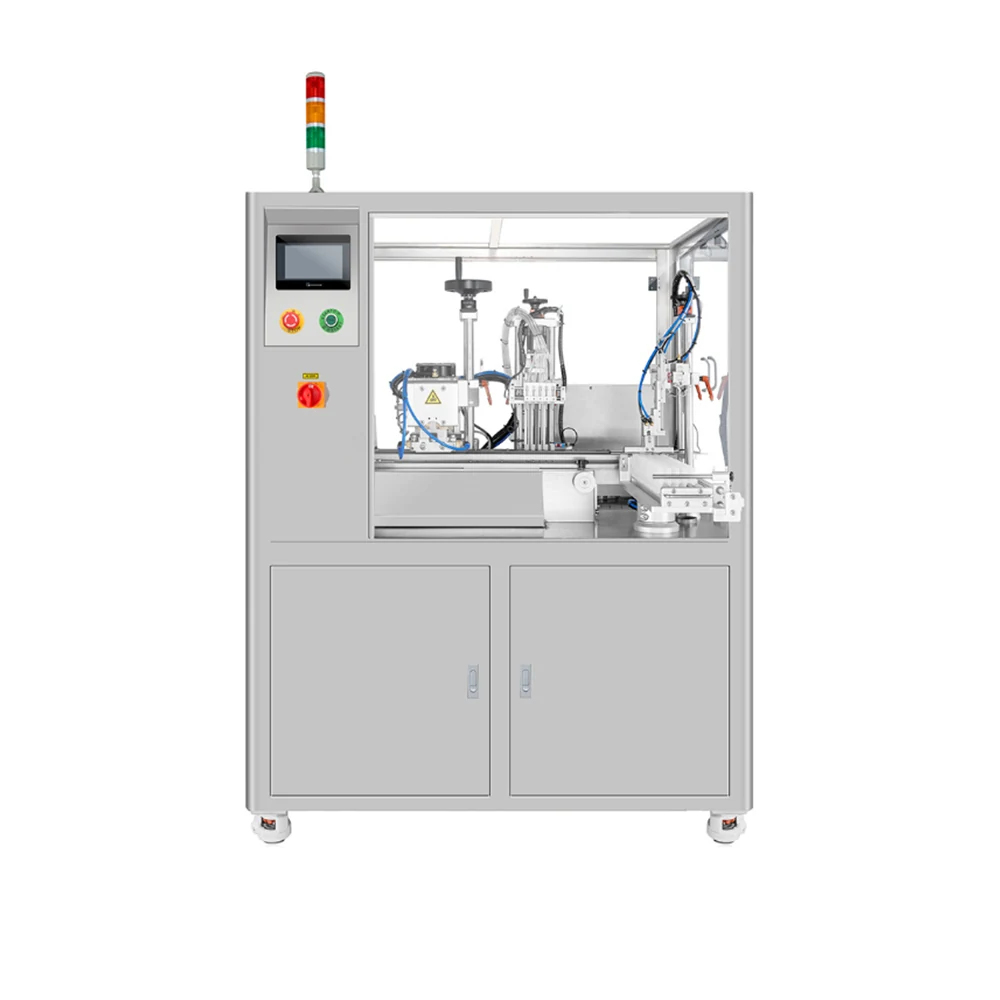

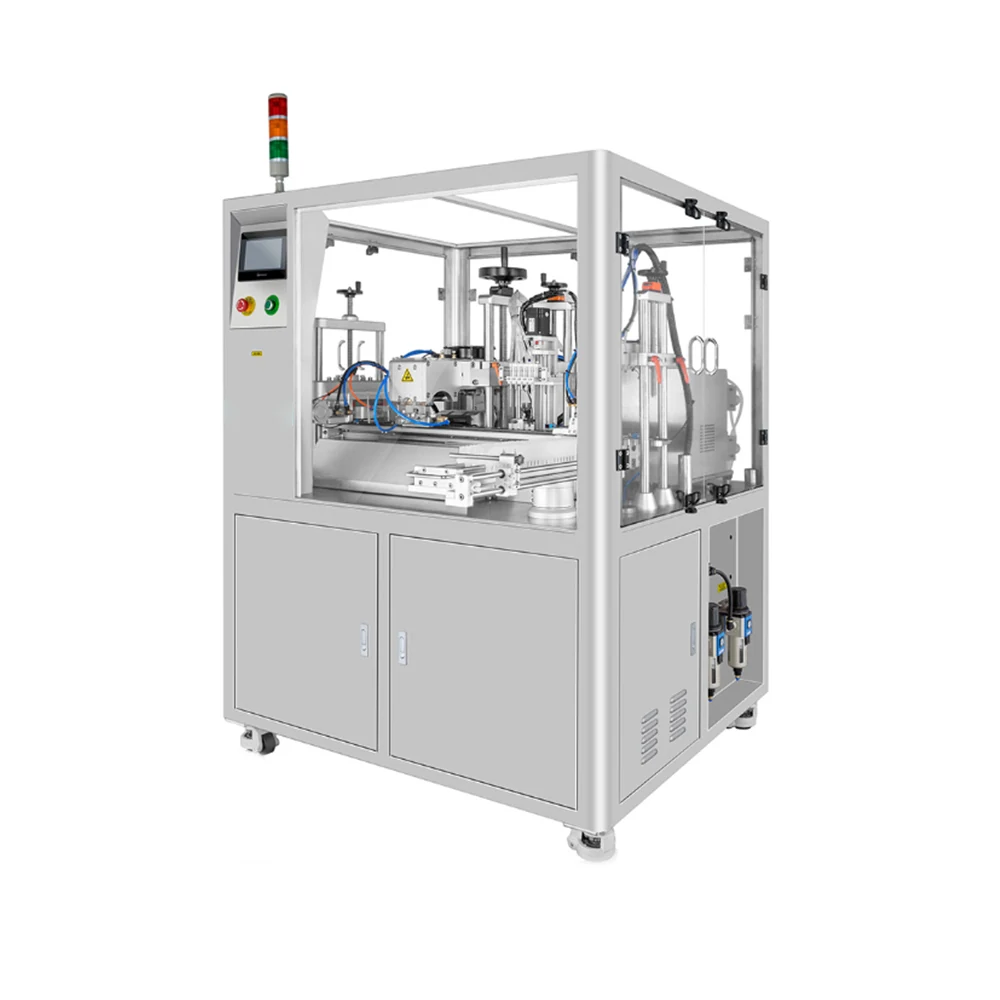

전자동 일회용 액상 충진실링기(초음파·자동 공급)는 연결형 1회용 튜브를 자동으로 공급하여 인공눈물·점안액·에센스·세럼 등 소용량 액상 제품을 정량 충진하고, 초음파 실링과 엣지 컷 후 완제품을 자동 배출하는 전자동 설비입니다.

6 스테이션 캠 인덱스 방식과 5헤드 세라믹 플런저 펌프를 적용하여 튜브 공급 → 장착 → 충진 → 초음파 실링 및 코딩 → 엣지 컷 → 배출까지 연속으로 자동 처리합니다.

인공눈물·점안액과 같은 소용량 점안 제품뿐만 아니라 에센스·세럼 등 1회용 화장품 액상 제품 생산에도 적용할 수 있습니다.

주요 특징

• 연결형 1회용 튜브 자동 공급으로 연속 생산
• 5헤드 동시 충진 방식으로 소용량 액상 정량 충진
• 액체 기준 0.3~10ml 충진 가능
• 20kHz 초음파 실링으로 튜브 끝단 자동 접합
• 실링과 함께 코딩 및 엣지 컷 구성 가능
• 6 스테이션 캠 인덱스 방식으로 각 공정 자동 이송
• 튜브 공급부터 충진·실링·절단·배출까지 전 공정 자동화
• PE / PBL / ABL 등 다양한 튜브 재질 대응
• 원물 특성에 따라 액체 및 페이스트용 펌프 선택 가능
• 밀폐형 안전 커버 적용으로 작업 안전성과 위생적인 생산 환경 확보

##

적용 분야

• 적용 산업

• 의약품
• 의약외품
• 화장품
• 헬스케어 제품

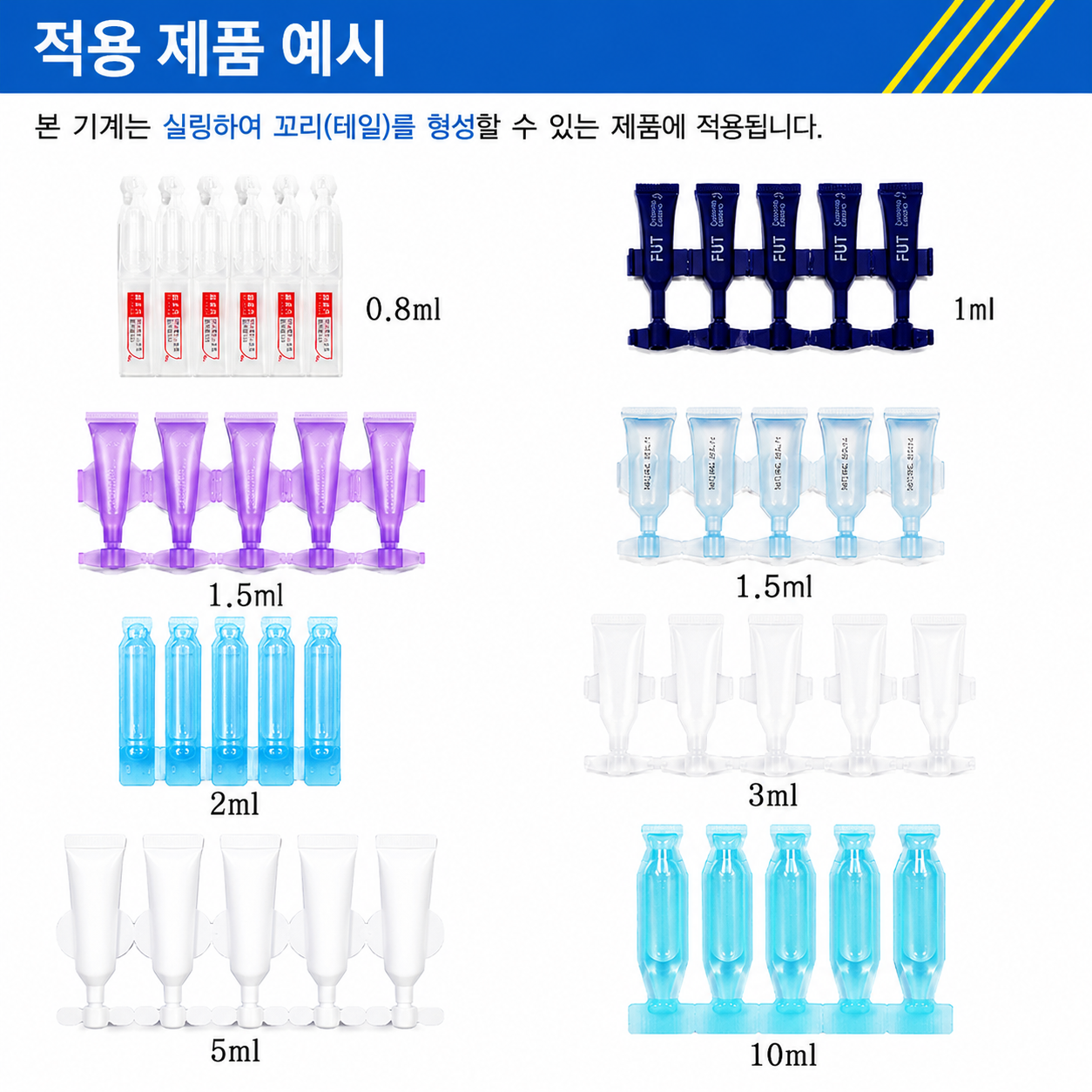

적용 제품

• 인공눈물
• 점안액
• 점이액
• 점비액
• 일회용 에센스
• 세럼
• 미스트
• 기타 소용량 액상 및 페이스트 제품

• 적용 용기

• 연결형 1회용 튜브
• PE 튜브
• PBL 튜브
• ABL 튜브

작동 원리

튜브 자동 공급 → 튜브 자동 장착 → 캠 인덱스 이송 → 5헤드 정량 충진 → 초음파 실링 및 코딩 → 엣지 컷 → 완제품 배출

연결된 상태의 1회용 튜브를 자동으로 공급·장착한 후 6 스테이션 캠 인덱스 방식으로 각 작업 위치에 순차적으로 이송합니다.

5헤드 세라믹 플런저 펌프가 설정된 용량만큼 원물을 정량 충진하고, 이후 초음파 방식으로 튜브 끝단을 실링합니다. 실링 후 코딩 및 엣지 컷 공정을 거쳐 완성된 제품을 자동으로 배출합니다.

옵션

• 액체용 세라믹 밸브리스 플런저 펌프
• 페이스트용 세라믹 로터리 밸브 플런저 펌프
• 튜브 규격별 맞춤 금형
• 코딩 장치
• 엣지 컷 구성

※ 적용 원물의 점도와 특성에 따라 적합한 충진 펌프를 선정합니다.

참고 사항

• 실제 적용 전 원물과 튜브를 이용한 사전 테스트를 권장합니다.
• 원물의 점도·유동성과 튜브의 재질 및 규격에 따라 충진 및 초음파 실링 조건이 달라질 수 있습니다.
• 생산 속도는 충진량, 원물 특성, 튜브 규격 및 작업 조건에 따라 달라질 수 있습니다.
• 튜브 규격에 따라 전용 금형 제작이 필요할 수 있습니다.
• 본 장비는 공압을 사용하므로 0.5~0.6MPa의 압축공기를 공급할 수 있는 에어컴프레서가 필요합니다.
• 장비 공급부터 설치·시운전·사용 교육 및 유지보수까지 지원합니다.
